力士樂PV7葉片泵
Type PV7葉片泵，先導式
規格10至25
控制響應時間短
運行噪音低
壓力和流量可控制
可選擇性地鎖定控制執行器
反應快，滯回時間短
控制響應時間短
可和標準泵組接
安裝和連接尺寸參照VDMA 24 560/1和ISO 3019/2
特點：
– 變排量
– 低工作噪音
– 由于液壓動壓潤滑的滑動軸承而擁有長的軸承壽命
– 擁有壓力控制和流量控制的可能性
– 很小的磁滯
– 極短的上調和下調時間
– 安裝和連接尺寸符合
• VDMA 24560 第 1 部分
• ISO 3019/2
– 適用于 HETG 和 HEES 介質
– 標準的 PV7 系列的泵能以多種形式組合成多聯泵
– PV7 泵同樣能與內嚙合齒輪泵、外嚙合齒輪泵、軸向柱塞泵
和徑向柱塞泵組合
結構：
型號 PV7 的液壓泵是變量葉片泵。主要由泵體 (1)、轉子 (2)、葉片 (3)、定子環 (4)、壓力控制器(5) 和調節螺栓 (6) 組成。圓形的定子環 (4) 夾持在小調節活塞 (10) 和大調節活塞 (11)之間。此環的第三個接觸點是高度調節螺栓 (7)。被驅動的轉子 (2) 在定子環 (4) 內轉動。轉子槽內的葉片由于離心力的作用壓在定子環 (4) 上。

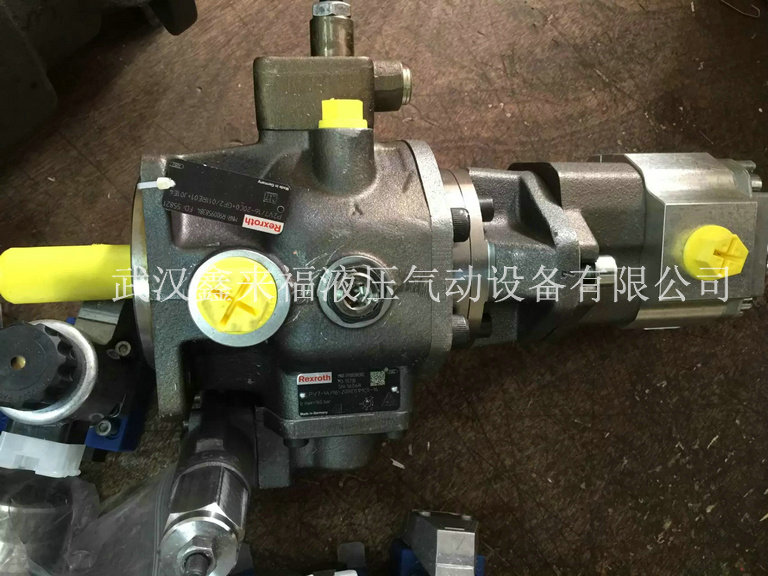

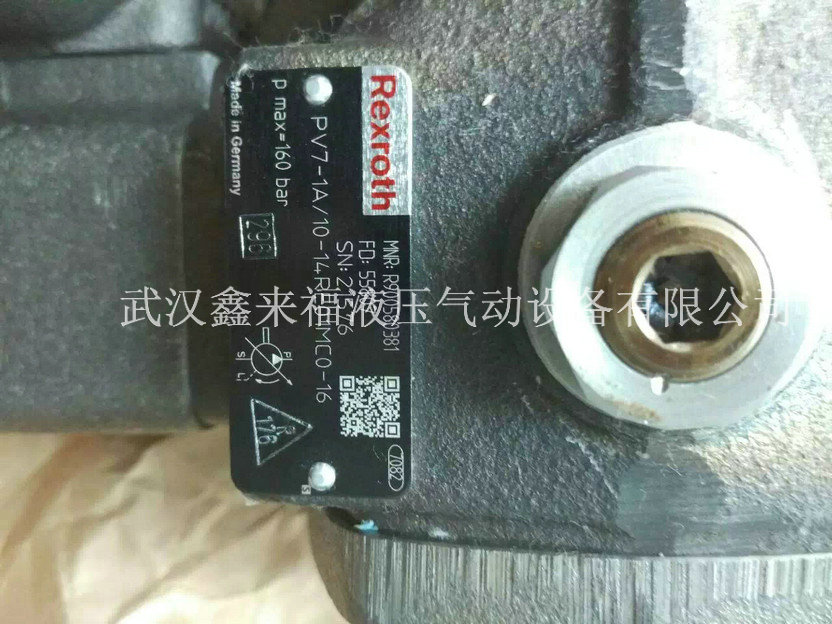

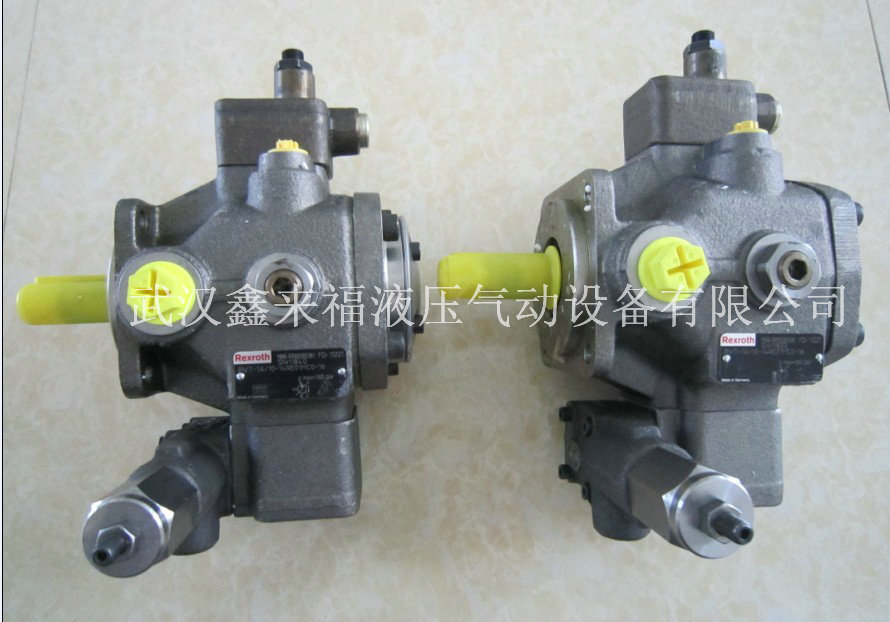

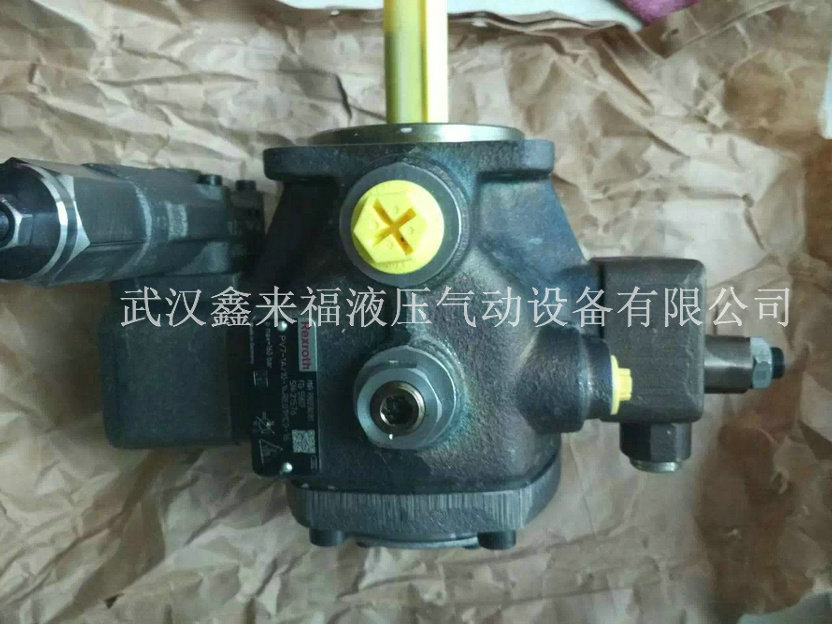

產品展示
 |
 |
 |
 |
