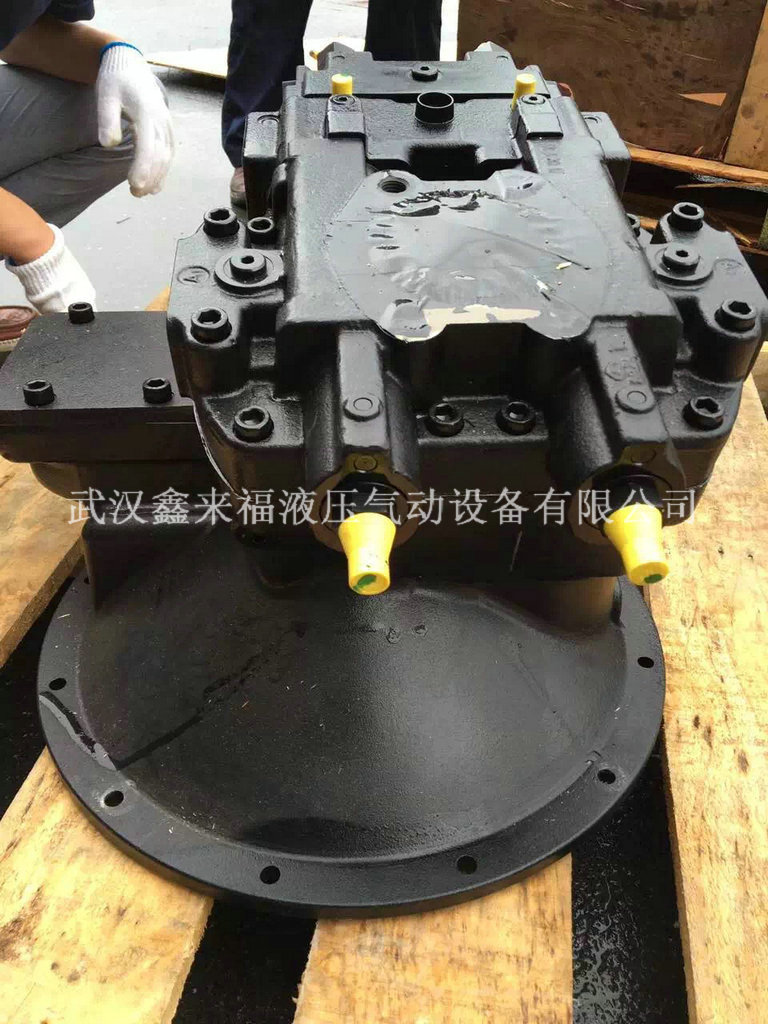

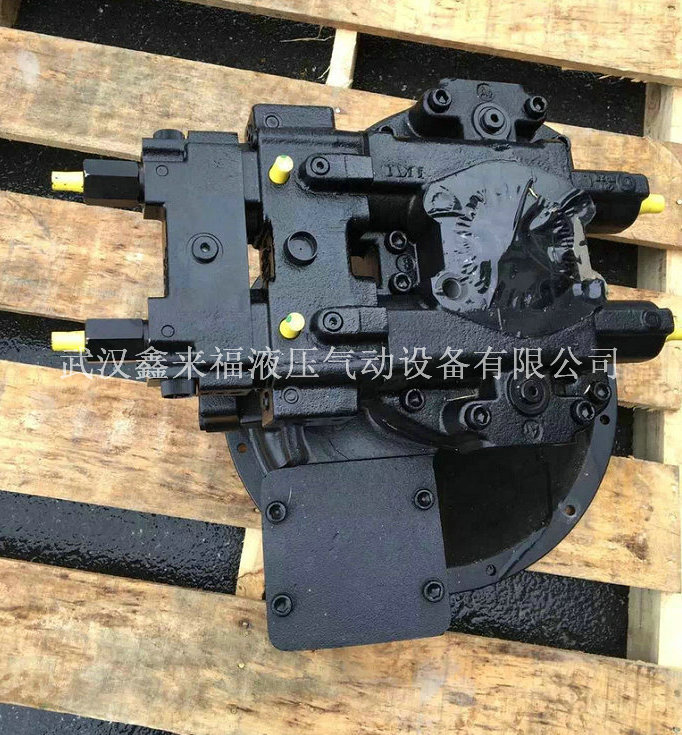

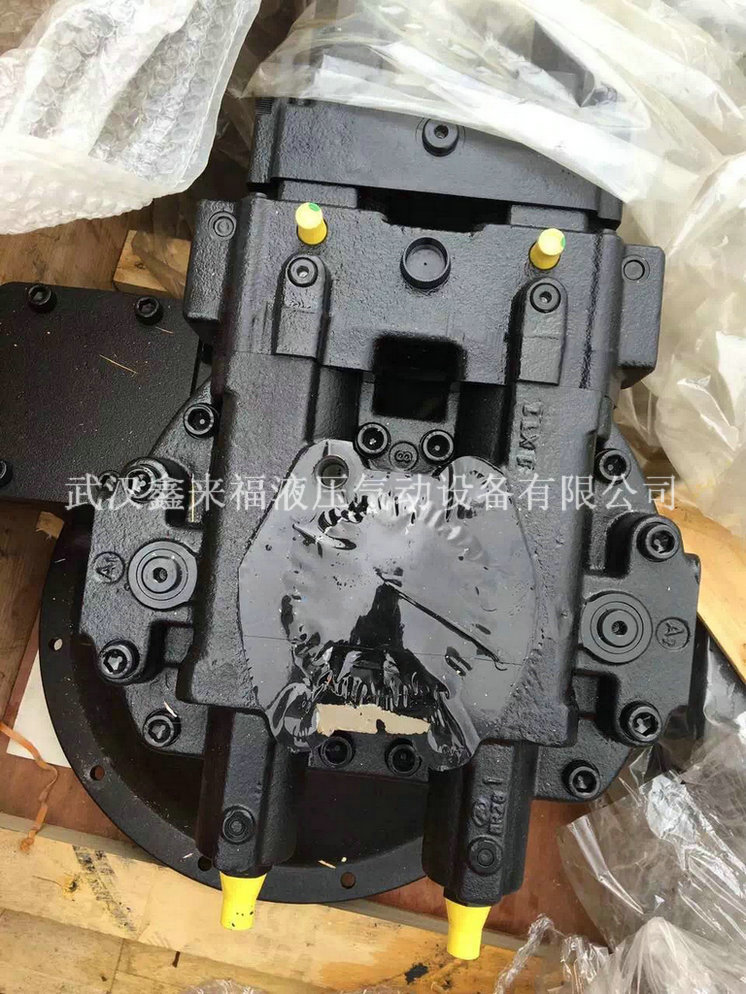

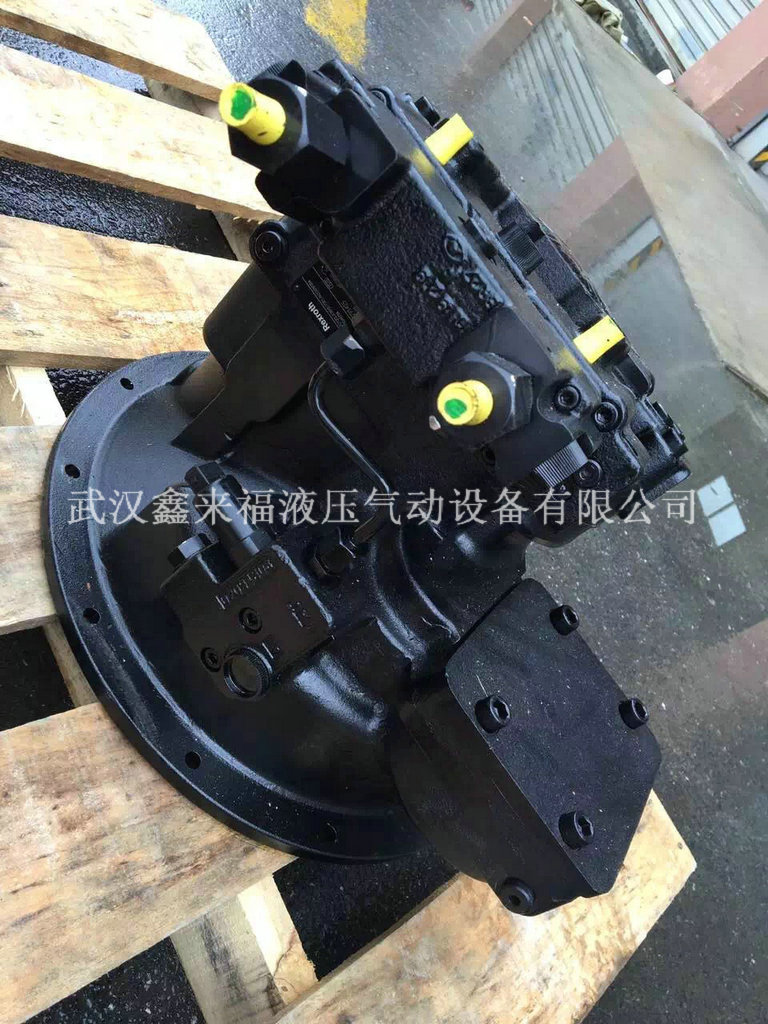

A8VO軸向變量雙泵
 |
系列
|
A8VO軸向柱塞變量雙泵
|
|

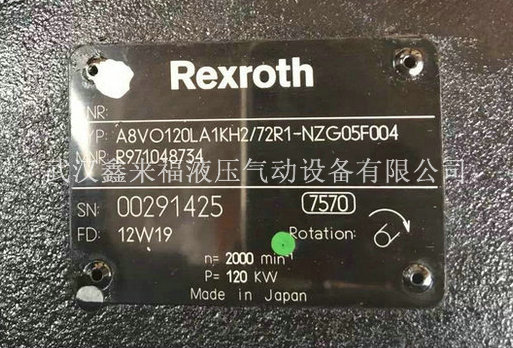

規格
|
55 80 107 140 200
|
|
|
工作壓力
|
公稱壓力 350 bar
峰值壓力 400 bar
|
|
|

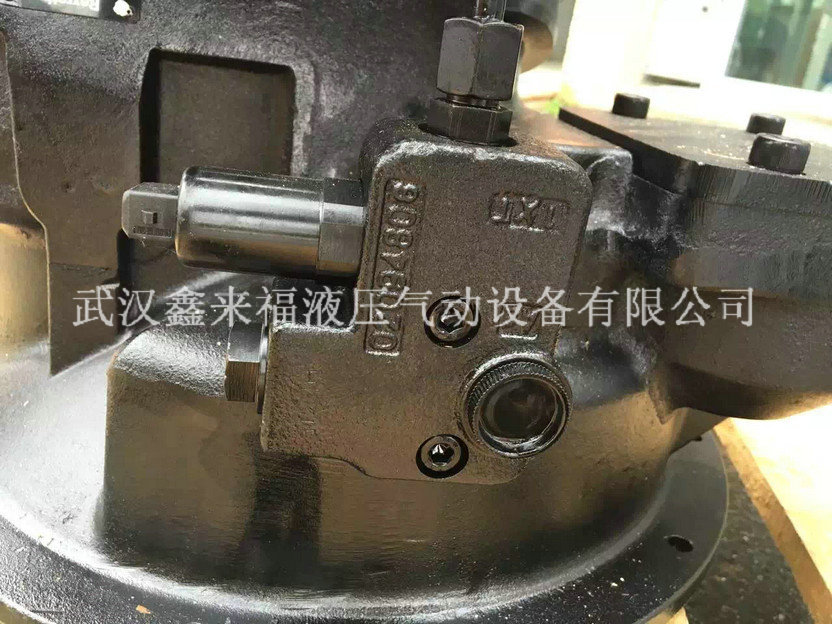

控制設備
不帶功率越權控制的獨立功率控制器
帶有液壓行程限位器 (正控制) 和外部先導油壓力供應
帶負載感應
帶有液壓功率耦合器
和負載感應
和液壓行程限位器 (負控制)
液壓行程限位器 (正控制) 和外部先導油壓力供應
液壓行程限位器 (負控制) 和外部先導油壓力供應
帶有通過先導壓力進行功率越權控制的獨立功率控制器
帶有液壓行程限位器 (正控制) 和外部先導油壓力供應
帶負載感應
帶有液壓功率耦合器
和負載感應
和液壓行程限位器 (負控制)
液壓行程限位器 (正控制) 和外部先導油壓力供應
液壓行程限位器 (負控制) 和外部先導油壓力供應
電氣控制，帶比例電磁鐵 (正控制) U = 24 V
|
特性
|
– 變量雙泵配有采用斜軸設計的兩個軸向錐形柱塞旋轉組件，用于在開式回路中進行靜液壓傳動
– 流量與輸入速度和排量成比例，并在qv max 至 qv min(0) 的 范圍內無級變化
– 泵適于直接安裝在柴油發動機的飛輪殼體上
– 輔助泵和兩個油路的共用一個吸油口
– 強大的控制程序，可實現不同控制和調節功能
– 獨立的功率控制器
– 內置帶泄壓閥輔助泵，可選裝附加減壓閥
– 多種型號動力輸出裝置可用于安裝軸向柱塞和齒輪泵
– 突出的功率/重量比
– 長久的使用壽命
|
特性
– 變量雙泵配有采用斜軸設計的兩個軸向錐形柱塞旋轉組件，用于在開式回路中進行靜液壓傳動
– 流量與輸入速度和排量成比例，并在 qv max 至 qv min(0) 的 范圍內無級變化
– 泵適于直接安裝在柴油發動機的飛輪殼體上
– 輔助泵和兩個油路的共用一個吸油口
– 強大的控制程序，可實現不同控制和調節功能
– 獨立的功率控制器
– 內置帶泄壓閥輔助泵，可選裝附加減壓閥
– 多種型號動力輸出裝置可用于安裝軸向柱塞和齒輪泵
– 突出的功率 / 重量比
– 長久的使用壽命
安全說明
– A8VO 泵設計用于開式回路中。
– 泵的項目規劃、組裝和調試須由合格人員進行。
– 工作管路油口和功能油口僅設計用于安裝液壓管路。
– 運行期間及運行后不久，馬達 (尤其是電磁鐵) 可能存在造成灼傷的風險。采取適當?shù)陌踩A(yù)防措施，例如穿上防護衣。
– 泵的特性可能會有變化，具體取決于泵的工作狀態 (工作壓力、油液溫度)。
– 緊固扭矩：
- 此技術數據表中注明的緊固扭矩都是zui大值并且不得超過這些值 (螺紋扭矩的zui大值)。
須遵守制造商對所用安裝工具zui大允許緊固扭矩的指示！
- 對于 DIN 13 固定螺釘，我們建議根據 2003 版本 VDI 2230 對其緊固扭矩進行單獨檢查。
– 須以此處提供的數據和信息為準。
安裝說明
安全說明
在調試和運行過程中，軸向柱塞單元須始終充滿液壓油并排放空氣。在停用時間相對較長時，也應遵守上述注意事項，因?yàn)?/div>
系統可能通過液壓管路排空。
殼體泄油腔在內部連接至吸油腔。無需將殼體泄油管路連接至油箱。
注意規格 200 沖洗液的特點。(油口 R4)
在所有工作狀態下，吸油管路須通入油箱中zui低油位以下的位置。
油口 S 的zui小吸油壓力不得降至 0.8 bar 以下。
安裝位置
軸水平。
低于油箱安裝
低于油箱安裝是指泵應低于油箱zui低油位安裝。
 |
 |
 |
 |
 |
 |
